Solusi efisiensi energi dari titik awal hingga perangkat.

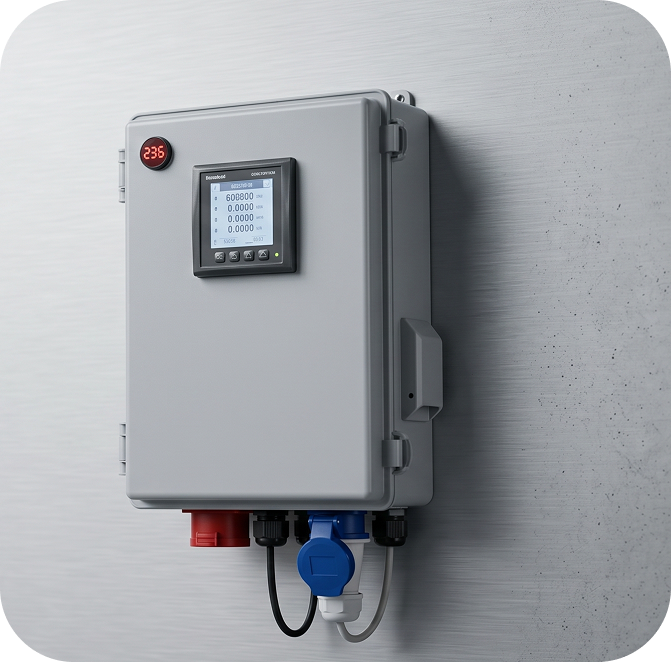

SMART INTEGRATED
Power Monitoring System

Jangan biarkan anomali kelistrikan menghambat produktivitas Anda. Dengan teknologi pemantauan terintegrasi, kami menyajikan data konsumsi energi yang akurat hingga ke level perangkat. Ubah data menjadi kebijakan strategis untuk efisiensi maksimal dan pemeliharaan mesin yang lebih terukur.

Get Started
ABOUT US

Solusi Monitoring Terpadu guna Menekan Kenaikan Konsumsi Listrik.

Optimizing Power Consumption via Real-Time and Flexible Integrated Monitoring Systems.

Penelitian ini bertujuan untuk menjawab tantangan Telkom University dalam menjalankan misi Green Campus. Dengan tren kenaikan konsumsi listrik sebesar 4-5% setiap tahunnya, metode pengontrolan manual dianggap sudah tidak efisien. Solusi yang ditawarkan adalah sebuah sistem monitoring daya yang reliabel, fleksibel, dan terintegrasi, sehingga data penggunaan energi dapat dipantau secara akurat untuk memicu kesadaran pengguna serta mendukung kebutuhan standar industri.

System

Sistem Monitoring Energi Berbasis IoT
(Smart Power Monitoring)

Sistem ini dirancang untuk memantau penggunaan energi listrik secara otomatis dan jarak jauh. Prosesnya terbagi menjadi empat tahapan utama:

Tahap Akuisisi Data (Data Acquisition)

Data mentah berupa parameter kelistrikan diambil langsung dari Electrical Installation Panel melalui perangkat Power Meter. Perangkat ini bertindak sebagai pintu utama untuk membaca arus, tegangan, dan konsumsi daya secara presisi.

Tahap Transmisi & Konektivitas (Data Transmission)

Informasi yang telah dibaca kemudian dikirimkan secara nirkabel atau kabel. Sistem ini mendukung fleksibilitas tinggi dengan menyediakan tiga jalur komunikasi utama, yaitu melalui jaringan Wi-Fi, kabel Ethernet, atau seluler 4G, untuk memastikan data sampai ke server tanpa terputus.

Tahap Manajemen Data Cloud (Cloud Processing)

Pada tahap ini, Cloud Server menerima dan mengelola data yang masuk. Di sini terjadi proses penyimpanan data (storage), pengolahan logika, dan pengaturan protokol komunikasi agar data siap dipanggil kembali oleh aplikasi atau perangkat pemantau.

Tahap Visualisasi & Pemantauan (Monitoring & Presentation)

Tahap akhir adalah penyajian data kepada pengguna melalui Monitoring Dashboard. Menggunakan protokol HTTP atau MQTT, data dari cloud ditarik dan ditampilkan dalam bentuk grafik, dial, dan tabel yang interaktif, sehingga memudahkan pengguna dalam melakukan analisis energi secara real-time.

Result

Sinergi Hardware dan Software pada Ekosistem Power Monitoring

Hasil dan Implementasi
Sistem

Sistem dashboard monitoring konsumsi daya listrik ini direalisasikan melalui integrasi dua komponen fundamental yang bekerja secara berkesinambungan. Komponen pertama adalah Hardware yang berfungsi sebagai unit pengukur penggunaan listrik (power meter) untuk mengambil data secara fisik, sementara komponen kedua adalah Software dalam bentuk dashboard interaktif yang bertugas mengolah serta menyajikan data tersebut secara visual. Kolaborasi kedua komponen ini memungkinkan pemantauan energi yang akurat, terpusat, dan dapat diakses dengan mudah oleh pengguna.

Hardware

Implementasi Hardware
dan Arsitektur Perangkat Monitoring

Integrasi Komponen Pengukuran dan Transmisi Data Real-Time

Bagian ini menjelaskan wujud fisik dari perangkat yang telah dirakit untuk melakukan monitoring daya secara presisi. Sistem ini dirancang untuk membaca parameter listrik dari panel instalasi dan mengirimkannya ke server menggunakan protokol komunikasi industri yang andal.

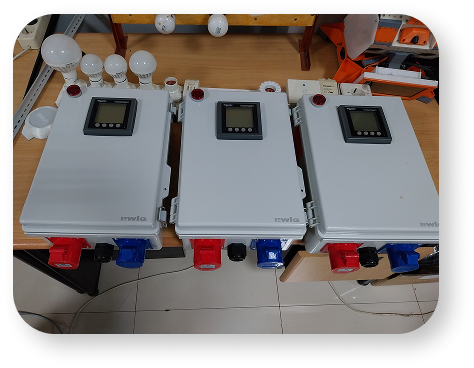

Hardware 1

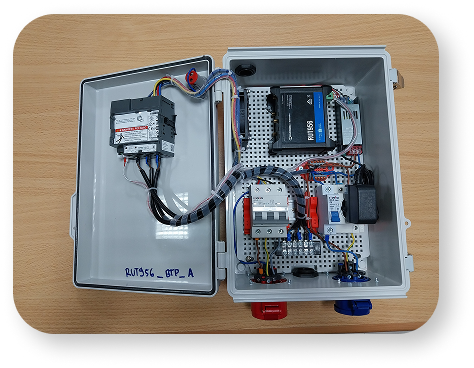

Hardware 2

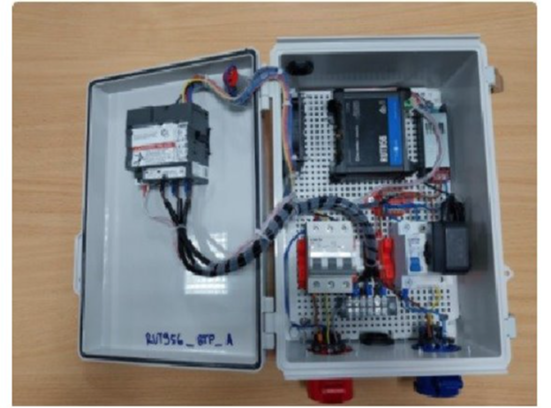

3 Poin Utama Perangkat yang Dirakit

1

Unit Pengukuran Presisi (EasyLogic PM2200)

Berfungsi sebagai otak pengukuran yang membaca data arus, tegangan, dan daya secara akurat dari panel listrik.

2

Gateway Komunikasi Industri (Teltonika RUT956)

Bertindak sebagai penghubung (router) yang memastikan data terkirim ke server secara stabil melalui berbagai pilihan koneksi (WiFi/Antena).

3

Transmisi Protokol MQTT

Menggunakan protokol MQTT yang ringan dan cepat untuk mengirim data dari perangkat ke server secara real-time.




Wiring Diagram

Diagram pengabelan (wiring diagram) ini menunjukkan alur kerja teknis dari sistem monitoring:

Input Daya

Sistem mengambil sumber tegangan 220VAC yang kemudian diturunkan melalui Power Supply 12V 5A untuk menghidupkan perangkat di dalam panel.

Sensor Arus (Split Core CT)

Trafo Arus dipasang pada jalur kabel utama untuk menyadap besaran arus tanpa memutus kabel, lalu mengirimkan sinyalnya ke PM2200.

Aliran Data (RS485)

Data mentah dari alat ukur PM2200 dikirim ke Router RUT956 menggunakan kabel serial RS485 yang tahan terhadap gangguan elektromagnetik.

Konektivitas Eksternal

Router RUT956 dilengkapi dengan berbagai antena (GPS, SIM, WiFi) untuk menjamin data tetap terkirim ke Cloud/Server melalui jaringan Ethernet atau seluler.

Data Flow

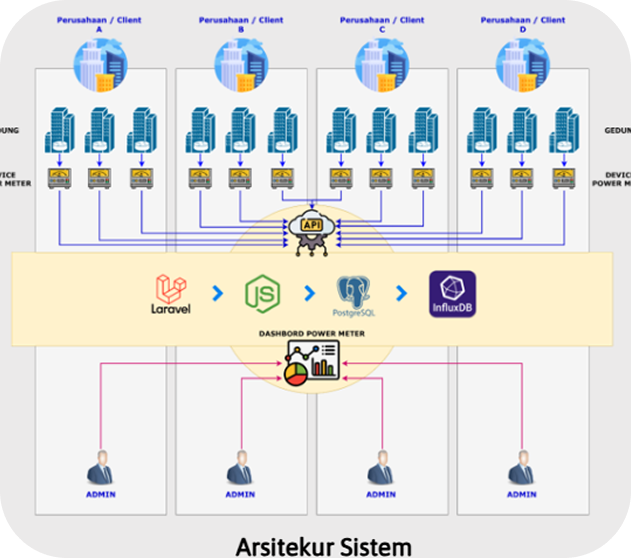

Arsitektur dan Manajemen Alur Data (Storage)

Mekanisme Pemrosesan Data Real-Time dan Penjadwalan Rekapitulasi

Bagian ini menjelaskan bagaimana data mengalir dari perangkat fisik hingga disimpan ke dalam database dalam bentuk parameter teknis maupun laporan rekapitulasi.

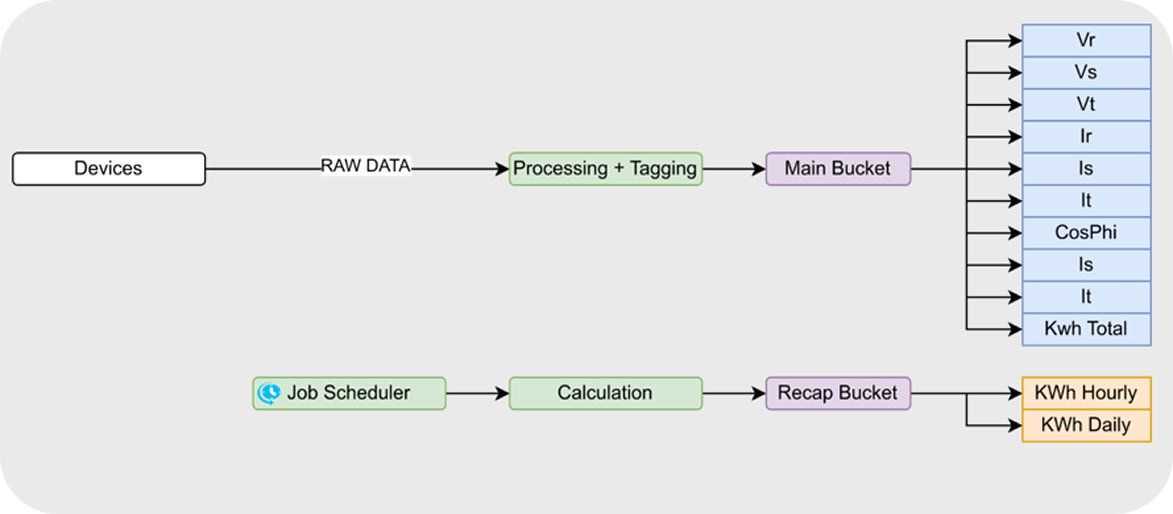

Arsitektur Alur Data


Pengumpulan Data Mentah (Raw Data)

Data yang diambil dari perangkat (Devices) dikirim ke tahap pemrosesan awal. Di sini, dilakukan Processing & Tagging untuk memberikan label atau identitas pada data sebelum disimpan ke Main Bucket (database utama) perangkat di dalam panel.

Penyimpanan Parameter Teknis

Data dalam Main Bucket mencakup seluruh parameter kelistrikan mendetail secara real-time, seperti Tegangan (Vr, Vs, Vt), Arus (Ir, Is, It), Faktor Daya (CosPhi), hingga akumulasi energi (KWh Total).

Sistem Penjadwalan (Job Scheduler)

Terdapat sistem otomatis yang berjalan pada waktu tertentu untuk melakukan Calculation (perhitungan ulang).

Rekapitulasi Data (Recap Bucket)

Hasil perhitungan dari Job Scheduler disimpan ke dalam Recap Bucket. Data ini sudah diringkas menjadi laporan pemakaian energi yang lebih terstruktur, yaitu KWh Hourly (per jam) dan KWh Daily (per hari).

Lokasi Implementasi dan Instalasi Perangkat

Uji Coba Lapangan pada Berbagai Area Strategis

Bagian ini mendokumentasikan proses instalasi serta penempatan perangkat monitoring pada tiga lokasi berbeda untuk memverifikasi performa sistem dalam kondisi operasional nyata.

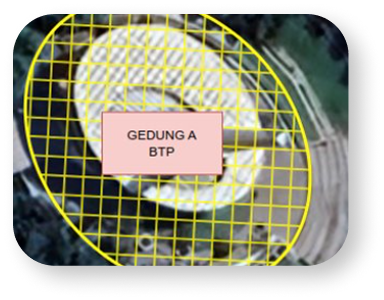

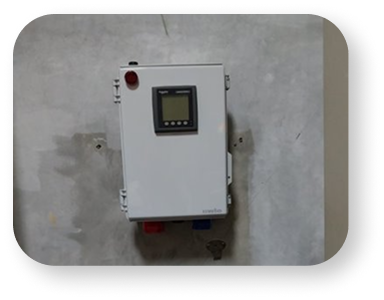

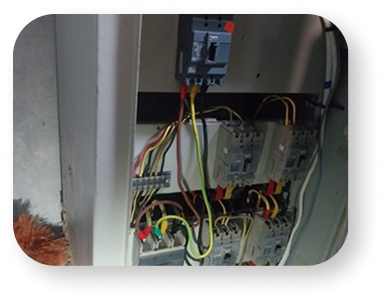

Area 1 (Gedung A BTP [300kVA])

Instalasi dilakukan pada panel daya utama gedung dengan kapasitas besar untuk memantau beban kerja tinggi secara berkelanjutan.

Instalasi Area 1
Instalasi Area 1
Instalasi Area 1

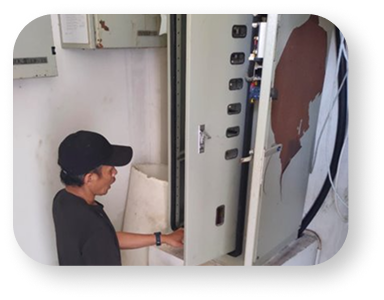

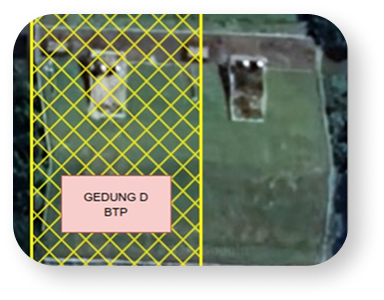

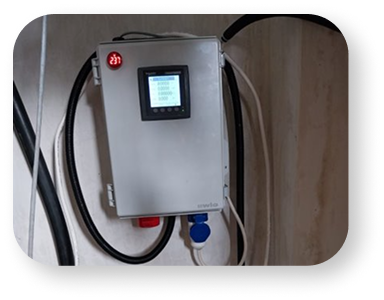

Area 2 (Gedung D BTP [300kVA])

Dokumentasi pemasangan unit pada area kedua guna memastikan konsistensi pembacaan data antar gedung di lingkungan BTP.

Instalasi Area 2
Instalasi Area 2
Instalasi Area 2

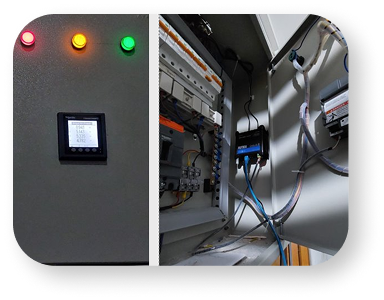

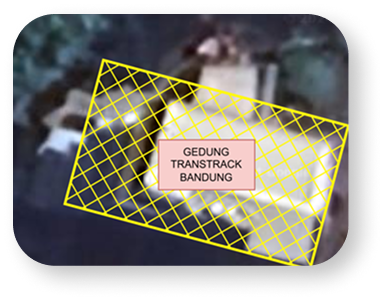

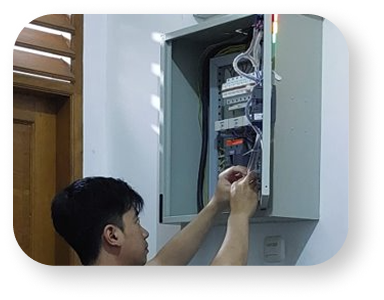

Area 3 (Gedung TransTrack Bandung)

Implementasi pada lokasi mitra industri untuk menguji reliabilitas transmisi data jarak jauh dan integrasi sistem.

Instalasi Area 3
Instalasi Area 3
Instalasi Area 3
Software

Visualisasi Data dan
Antarmuka Pengguna (UI/UX)

Dashboard Monitoring Interaktif untuk Analisis Energi Real-Time

Bagian ini menampilkan implementasi perangkat lunak berupa dashboard berbasis web yang dirancang untuk menyajikan data kompleks menjadi informasi yang mudah dipahami oleh pengguna secara visual dan responsif.

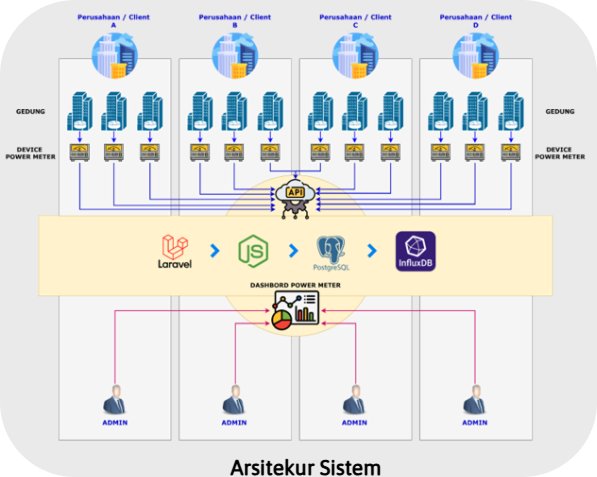

Software UI/UX Dashboard

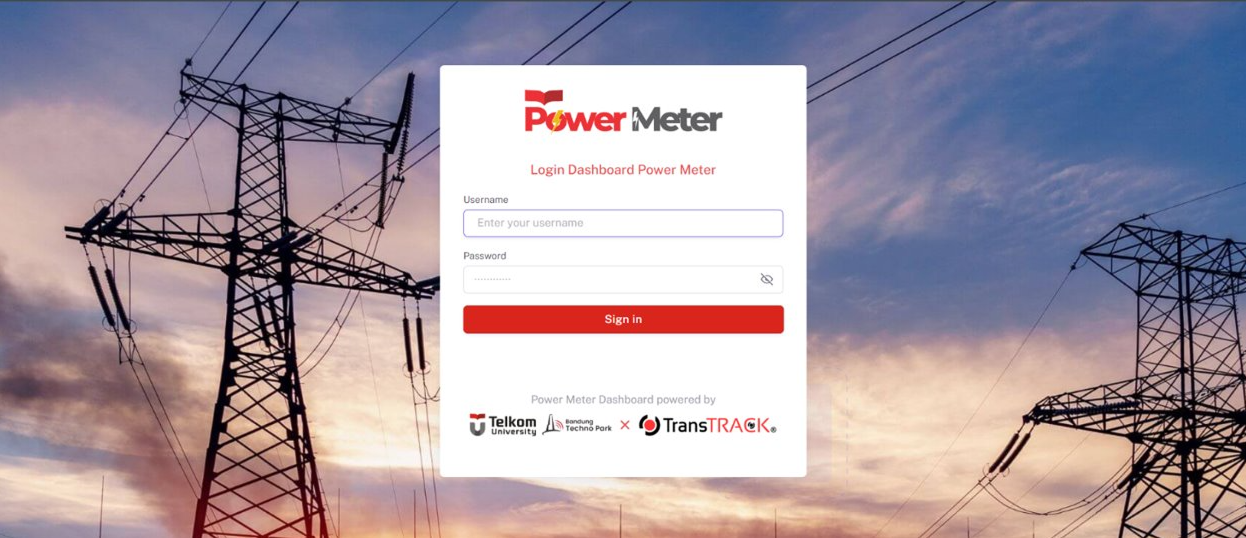

SaaS Login Page

SaaS Login Page UI

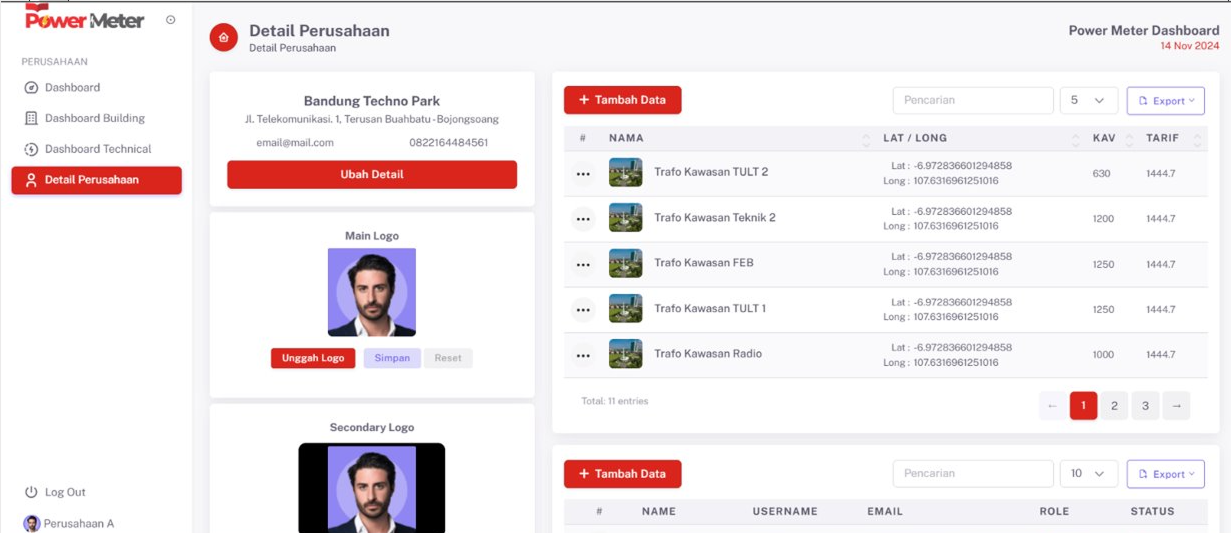

SaaS User Configuration

SaaS User Configuration UI

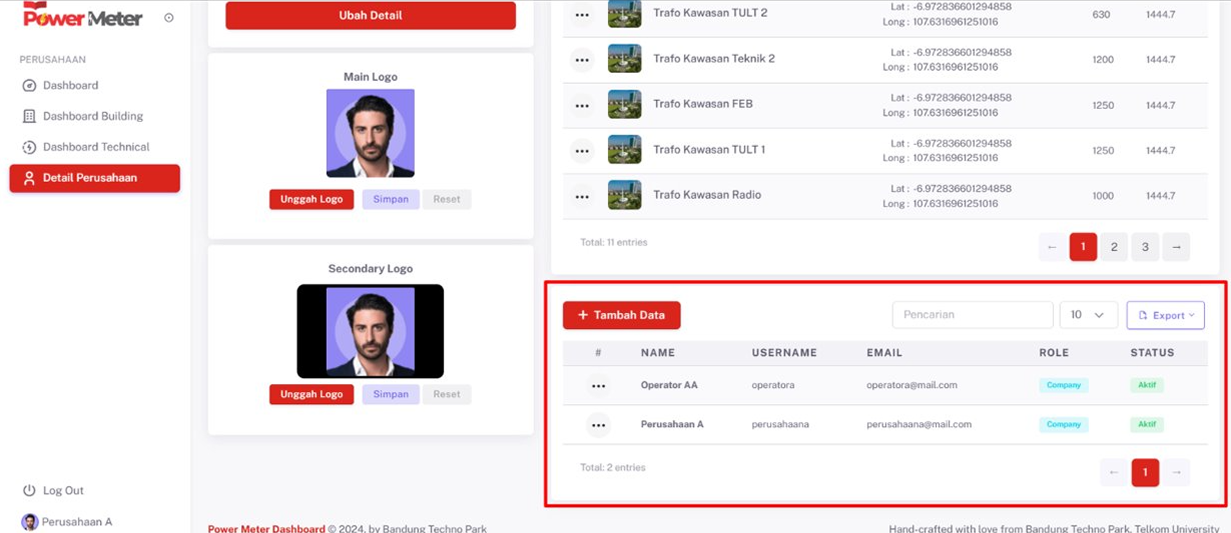

SaaS Master Roles Configuration

SaaS Master Roles Configuration UI

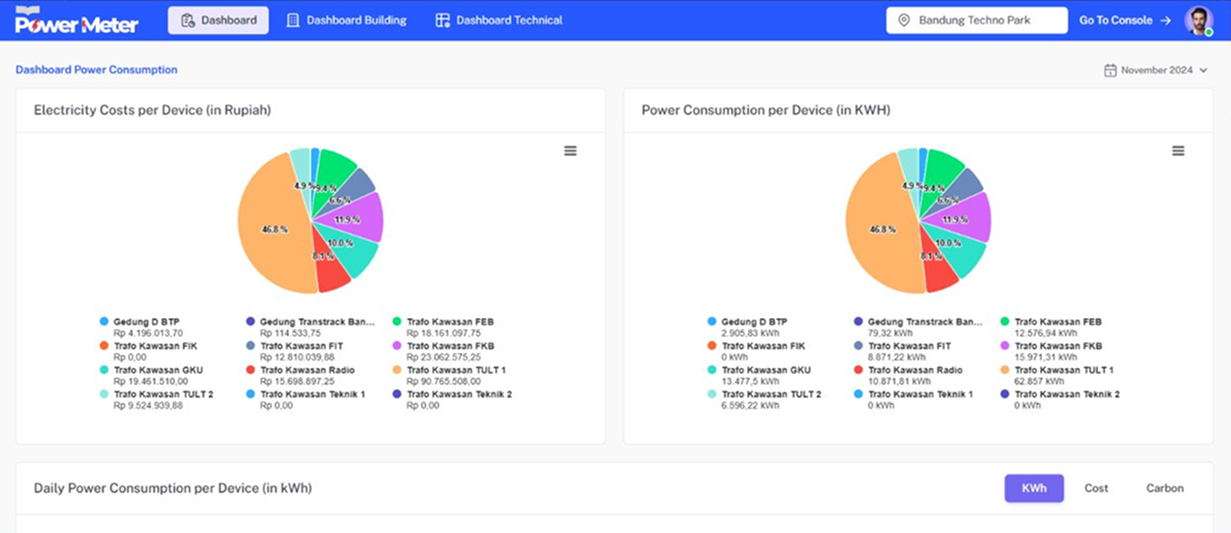

Dashboard Umum

Dashboard Umum Daily UI

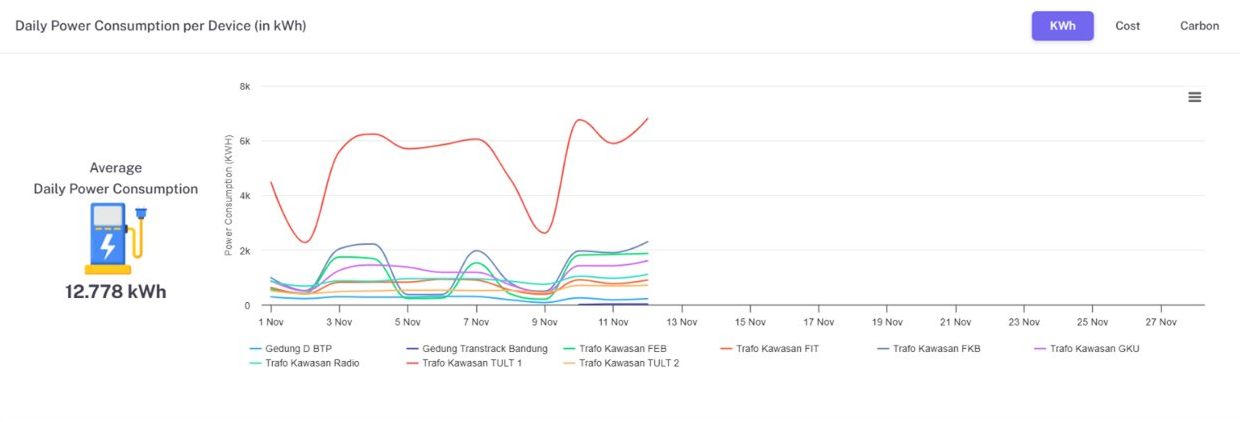

Dashboard Umum Daily

Dashboard Umum Daily UI

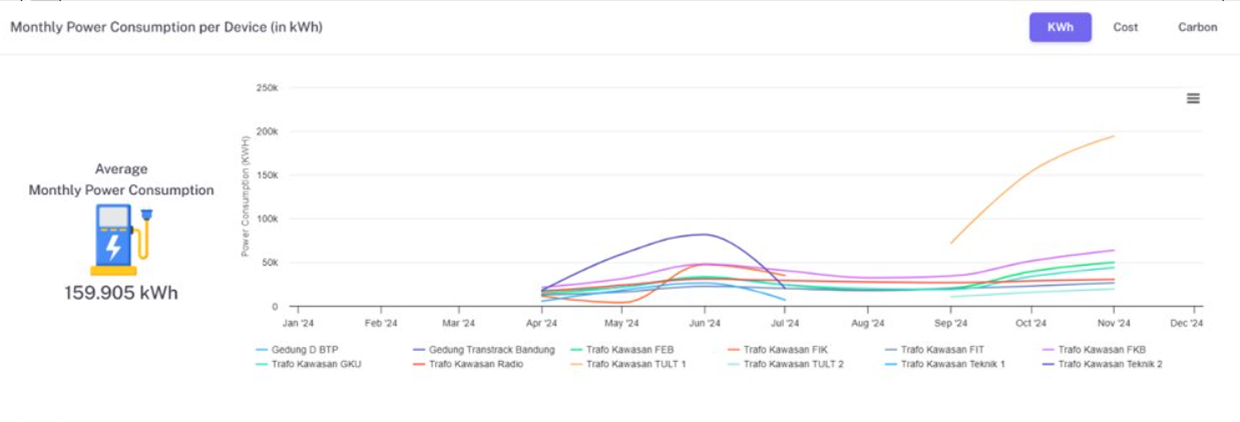

Dashboard Umum Monthly

Dashboard Umum Daily UI

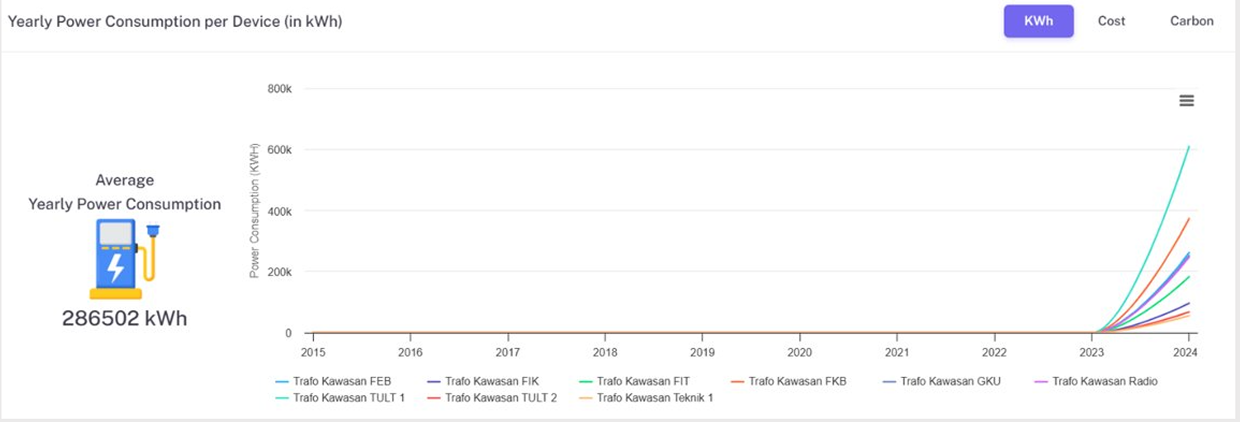

Dashboard Umum Yearly

Daishboard Umum Daily UI

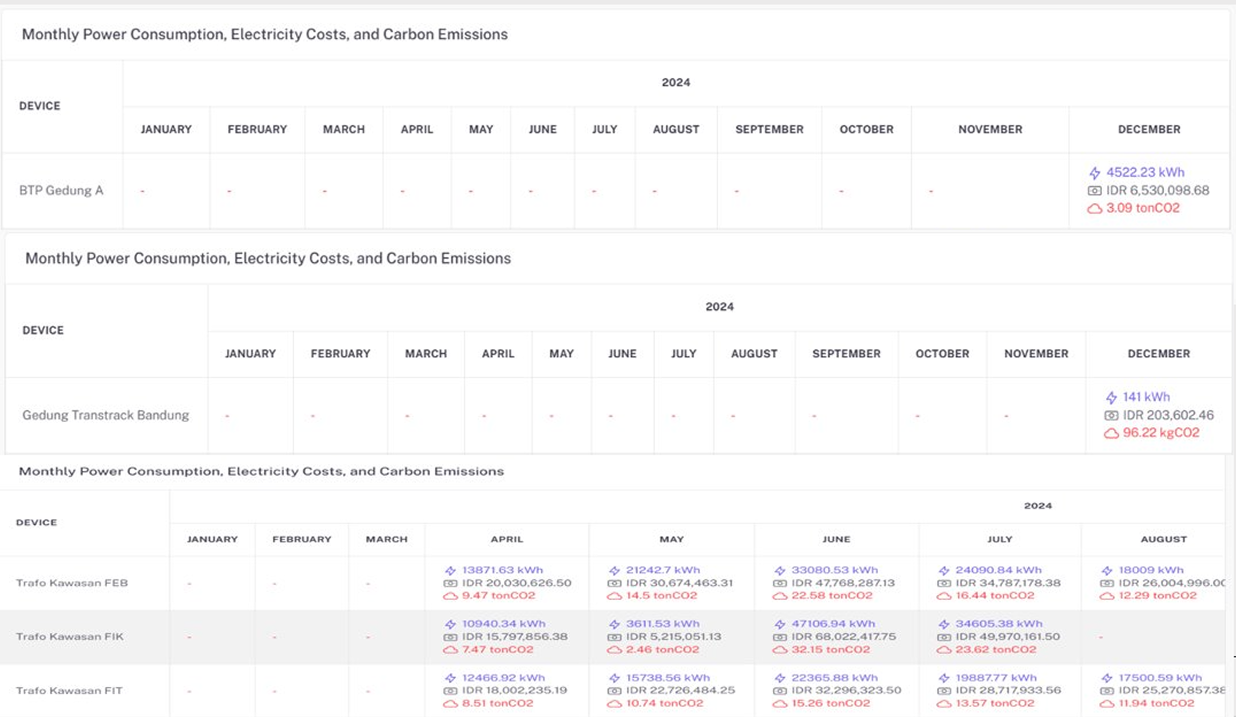

Dashboard Umum Monthly Power Consumption, Electricity Cost, and Carbon EmissionYearly

Daishboard Umum Daily UI

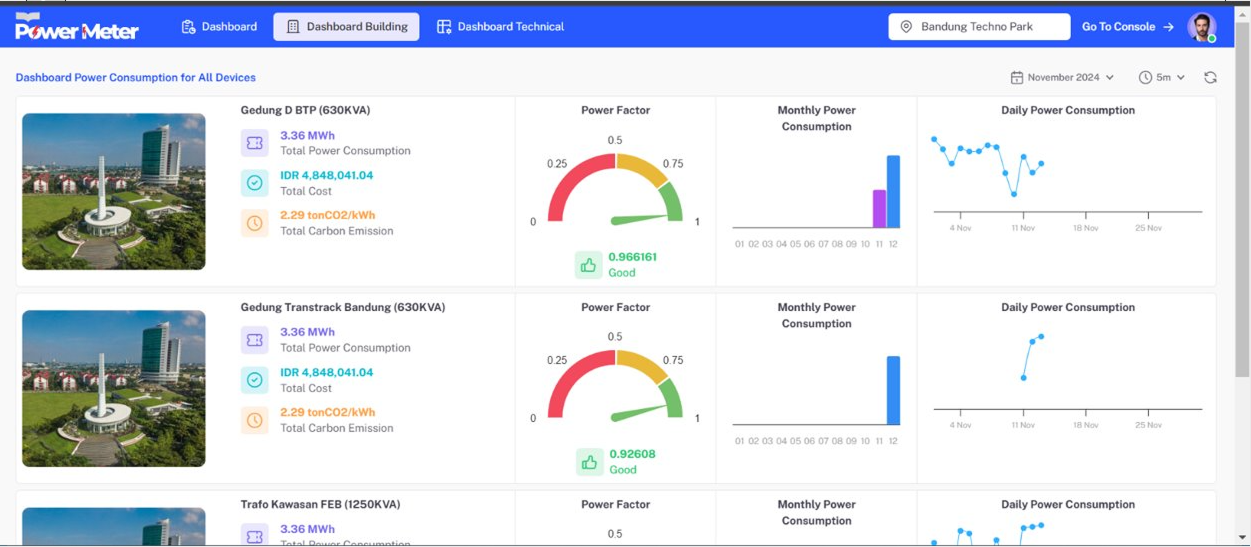

Data Sampling Area Uji Coba Gedung D dan Gedung TransTRACK Bandung

Data Sampling UI

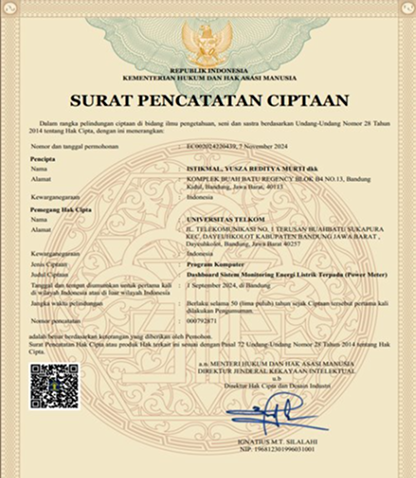

Sertifikat HKI

HKI Hak Cipta-Aplikasi
Dashboard Sistem monitoring
Energi Listrik Terpadu

Preview Aplikasi Dashboard
Sertifikat HKI

HKI Hak Cipta-Aplikasi
Dashboard Sistem monitoring
Energi Listrik Terpadu

Preview Aplikasi Dashboard
